Der Leicht-, und Trockenbau besteht im Gipsergewerbe aus diversen statisch nichttragenden  Wandkonstruktionen, Vollgipsplattenwänden und Wandbekleidungen, sowie Deckenkonstruktionen aus Gipsplatten mit verschiedensten Funktionen.

Nachfolgend nur einige Beispiele.



Leichtbauwände (Gipskarton)

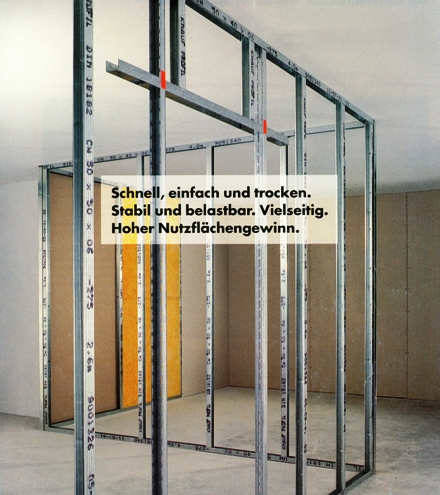

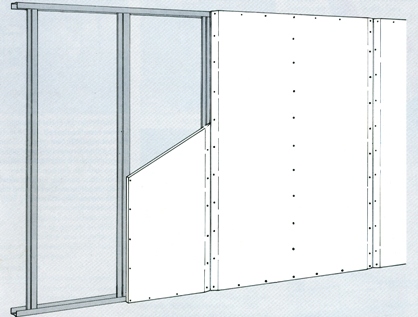

Gipskarton – Metallständerwände sind Trennwände mit geringem Einbaugewicht und sehr guten wirtschaftlichen, sowie bauphysikalischen Eigenschaften für den stabilen und flexiblen Einsatz im Innenausbau. Von der einfachen und funktionellen Raumtrennwand bis hin zur komplexen Installationswand mit Mehrfachfunktionen und Beplankungen, für höchste Ansprüche an Schall-, und Feuerschutz. Bei Wohnungs-, Altbau- und Dachstockausbauten, sowie Schul- und Büro- / Gewerbebauten.











































diverse Standart - CW Ständerwände auf einen Blick
Rw - dB = Schallschutzwerte in Dezibel (Laborwerte) R' w - dB = Schallschutzwerte in Dezibel (Werte am Bau gemessen mit Nebenschallwegen)
Wandtyp	Abmessung in mm			Gewicht ca. kg/m²	Max. Wandhöhen mit CW-Profilen 0.6mm  1=  Räume mit geringer Menschenansammlungen 2=  Räume mit grösseren Menschenansammlungen  3=  Räume mit Feuerschutz gemäss VKF Bern			Dämmstoff -zwischenlage	Feuer - widerstand- Klassen GKP	Schallschutz - Werte * = NKP  CH neu ** = Knauf DE *** = Rigipswerte  ( = alte NPK )
Ständerabstand = 62.5cm  * = Ständerabstand 31.25cm	D	d (je Seite)	h		1 in m	2 in m	3 in m		(VKF)	Rw - dB	R' w - dB
Einfachständerwerk einlagig beplank
	75	1x 12.5 GKB	50	26	3.00	2.75	3.00 (EI30=2.75m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 30	* 41dB  ** 45 dB (45dB)
	100	1x 12.5 GKB	75	26	4.50	3.75	3.00 (EI30=2.75m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 30	* 42dB  ** 47 dB (49dB)
	125	1x 12.5 GKB	100	26	5.00	4.25	5.00 (EI30=4.25m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 30	* 43dB  ** 49 dB (49dB)
	80	1x 15.0 GKB	50	31	3.50	3.50	3.50 (EI60=3.50m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 60	* 42dB  ** 47 dB (47dB)
	105	1x 15.0 GKB	75	31	5.00	4.50	5.00 (EI60=4.50m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 60	* 43dB  ** 49 dB (47dB)
	130	1x 15.0 GKB	100	31	5.50	5.00	5.50 (EI60=5.00m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 60	* 44dB  ** 50 dB (47dB)
Einfachständerwerk zweilagig beplank
	100	2x 12.5 GKB	50	50	4.00	4.00	4.00 (EI90=4.00m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 49dB  ** 51 dB (52dB)
	125	2x 12.5 GKB	75	50	5.50	5.50	5.50 (EI90=5.50m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 50dB  ** 52 dB (53dB)
	150	2x 12.5 GKB	100	50	6.50	6.00	6.50 (EI90=6.00m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 50dB  ** 53dB (54dB)
	125	2x 12.5 GKB	75	52	5.50	5.50	5.50 (EI90=5.50m) mit GKP Feuerschutzplatten	60mm 20kg/m3 für Brandschutz dito	F 90		*** 52dB
	150	2x 12.5 GKB	100	53	6.50	6.00	6.50 (EI90=6.0m) mit GKP Feuerschutzplatten	80mm 20kg/m3 für Brandschutz dito	F 90		*** 53dB
	125	2x 12.5 GKB + 1x Rigidur H (12.5)	75	64	5.50	5.50	5.50 (EI90=5.5m) mit GKP Feuerschutzplatten	60mm 20kg/m3 für Brandschutz dito	F 90		*** 58dB
	150	2x 12.5 Rigidur H	100	75	7.00	6.50	Abklärung durch Feuerpolizei	60mm 20kg/m3 für Brandschutz dito	F 90		*** 62dB
	150	2x 12.5 GKB die Blaue	100	56	6.50	6.00	Abklärung durch Feuerpolizei	2x 50mm 38kg/m3 für Brandschutz dito	F 90		*** 59dB
Einfachständerwerk zweilagig beplank Ständerabstand a = 32.25 cm
	100	2x 12.5 GKB	50	51	5.30	4.90	4.90 (EI90=4.9m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 49dB  ** 51 dB (52dB)
	125	2x 12.5 GKB	75	51	7.30	6.70	6.70 (EI90=6.7m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 50dB  ** 52 dB (53dB)
	150	2x 12.5 GKB	100	51	9.00	8.30	8.50 (EI90=8.3m) mit GKP Feuerschutzplatten	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 50dB  ** 53dB (54dB)
Einfachständerwerk dreilagig beplank Ständerabstand a = 62.50 cm
	125	3x 12.5 GKF	50	75	4.50	4.00	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 120	*** 57dB
	150	3x 12.5 GKF	75	75	5.50	5.50	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 120	*** 55dB
	175	3x 12.5 GKF	100	75	7.50	6.00	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	*** 57dB
	175	3x 12.5 GKF die Blaue	100	77	7.50	6.00	Abklärung durch Feuerpolizei	2x 50mm 38kg/m3 für Brandschutz dito	F 90		*** 63dB
Einfachständerwerk dreilagig beplank Ständerabstand a = 31.25 cm
	125	3x 12.5 GKF	50	69	5.30	4.90	Abklärung durch Feuerpolizei	min. 40mm 40kg/m3 Schmelzpunkt >1000°C	F 120	*** 55dB
	150	3x 12.5 GKF	75	73	7.30	6.70	Abklärung durch Feuerpolizei	min. 60mm 50kg/m3 Schmelzpunkt >1000°C	F 180	*** 57dB
	175	3x 12.5 GKF	100	75	9.10	8.30	Abklärung durch Feuerpolizei	min. 60mm 50kg/m3 Schmelzpunkt >1000°C	F 180	*** 57dB
Sicherheitswand * Einfachständerwerk - dreilagig beplankt + 2x Stahlblech 0.5mm	179	3x 12.5 GKF+ 2x Blech 0.5 mm	100	82	9.00	9.00	Abklärung durch Feuerpolizei	min. 60mm 50kg/m3 Schmelzpunkt >1000°C	F 180	*** 57dB
Doppelständerwerk zweilagig beplankt
	155	2x 12.5 GKB	105	53	4.50	4.50	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 59dB  ** 56dB (61dB)	*** 57dB
	205	2x 12.5 GKB	155	53	6.00	6.00	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 60dB  ** 57dB (63dB)	*** 57dB
	255	2x 12.5 GKB	205	55	6.50	6.00	Abklärung durch Feuerpolizei	2x 80mm 16kg/m3 für Brandschutz dito	F 90		*** 63dB
	255	2x 12.5 GKB die Blaue	205	56	6.50	6.00	Abklärung durch Feuerpolizei	2x 80mm 16kg/m3 für Brandschutz dito	F 90		*** 67dB
	> 205	2x 12.5 GKB	> 155	54	6.00	6.00	Abklärung durch Feuerpolizei	45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90	* 52dB  ** 50dB (54dB)	*** 53dB
Doppelständerwerk mit Vorsatzschale
	255	2x 12.5 GKB + 1x 12.5	175	79	4.50	4.50	Abklärung durch Feuerpolizei	2x 45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90		*** 64dB
	215	2x 12.5 GKB + 1x 12.5	180	70	6.00	6.00	Abklärung durch Feuerpolizei	2x 45mm 38kg/m3 für Brandschutz Typ F 50mm	F 90		*** 65dB
	305	2x 12.5 GKB + 1x 12.5	225	76	6.00	6.00	Abklärung durch Feuerpolizei	2x 80mm 16kg/m3 für Brandschutz dito	F 90		*** 76dB

 Höhere Rw Schallschutzwerte oder  Feuerwiderstandwerte können durch zusätzliche spezielle GKP- Platten
 und / oder Zusatzbeplankungen / Zwischenfolien, sowie Isolationszwischenlagen erreicht werden.

(Stand 01.05.2008)



Gipskartondecken



Gipskartonplattendecken werden als Decken- oder Dachschrägenbekleidungen mit unterschiedlichen Unterkonstruktionen direkt, als Unterdecke mit Drahtabhängung, oder drucksteif an der Rohdecke befestigt. Die Beplankungen mit Gipsplatten sind je nach Anforderungen an Feuerschutzwerte, Schallschutzwerte unterschiedlich.



- als Deckenverkleidungen horizontal oder auf Dachschrägen

- als Schallschutzdecken

- als Akustikdecken

- als Brandschutzdecken

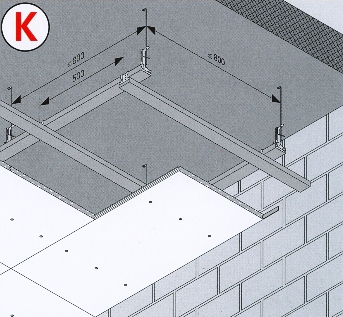

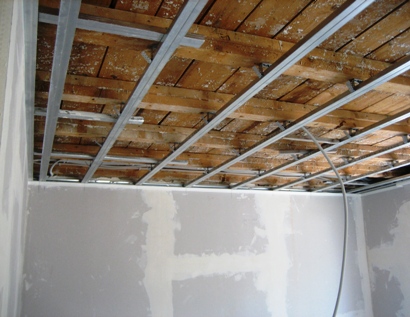

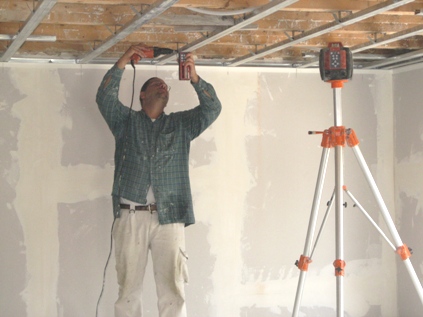

 Metallprofilrost für abgehängte Gipskartonplattendecke

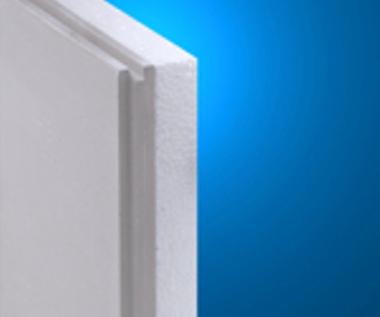

Alba - Vollgipsplatten Trennwände und Decken

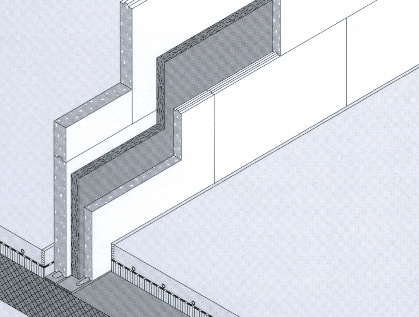

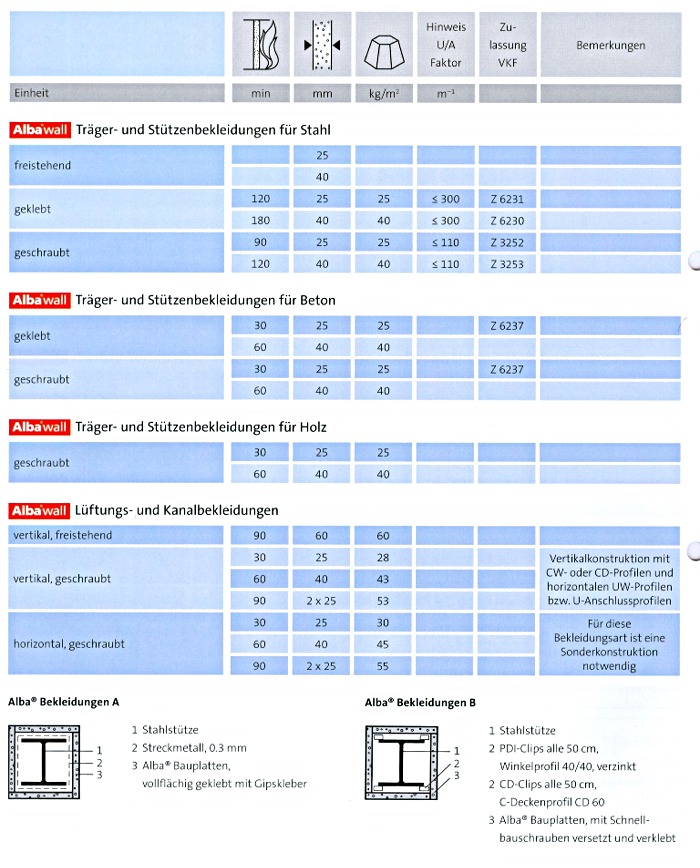

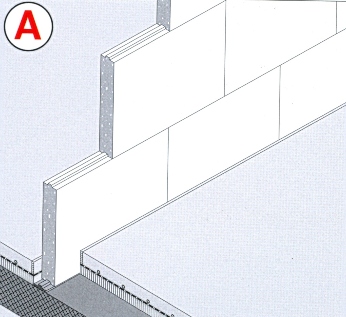

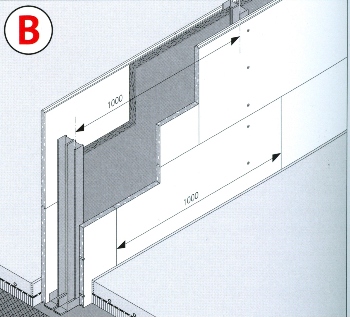

Alba Gipsbauwände werden ohne Unterkonstruktion als nicht tragende Trennwände aufgebaut und eignen sich ebenso als Vorsatzschalen und Bekleidungen für Wände, Stützen, Träger usw.

Im Nasszellenbereich werden Alba - hydro- Bauplatten verwendet.

Alba light und Alba hydro-light  in den Stärken 8cm und 10cm sind Vollgipsplatten mit Hohlkammern mit geringerem Einbaugewicht.

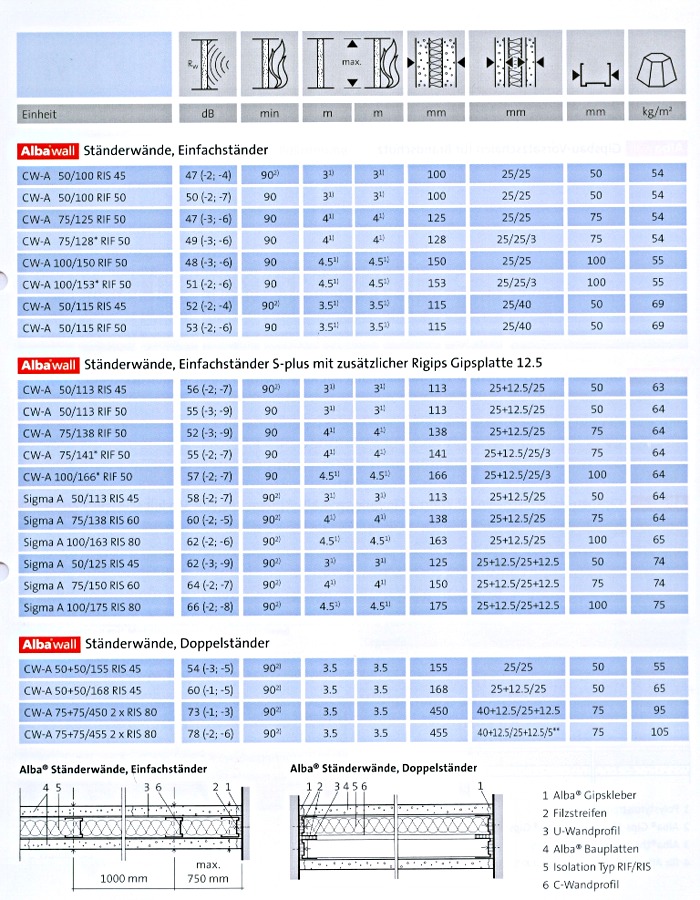

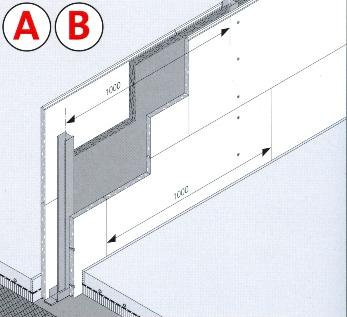

Alba Ständerwände werden mit Unterkonstruktion als nichttragende Trennwände montiert

mit erstklassigen Schalldämmwerten, ebenso wie als Vorsatzschalen mit Unterkonstruktion.

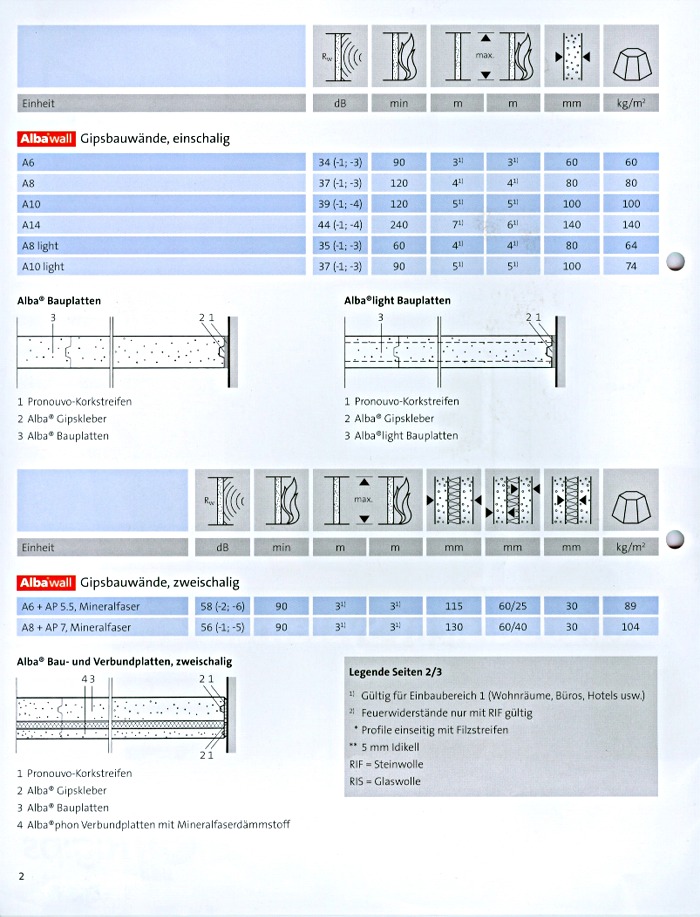

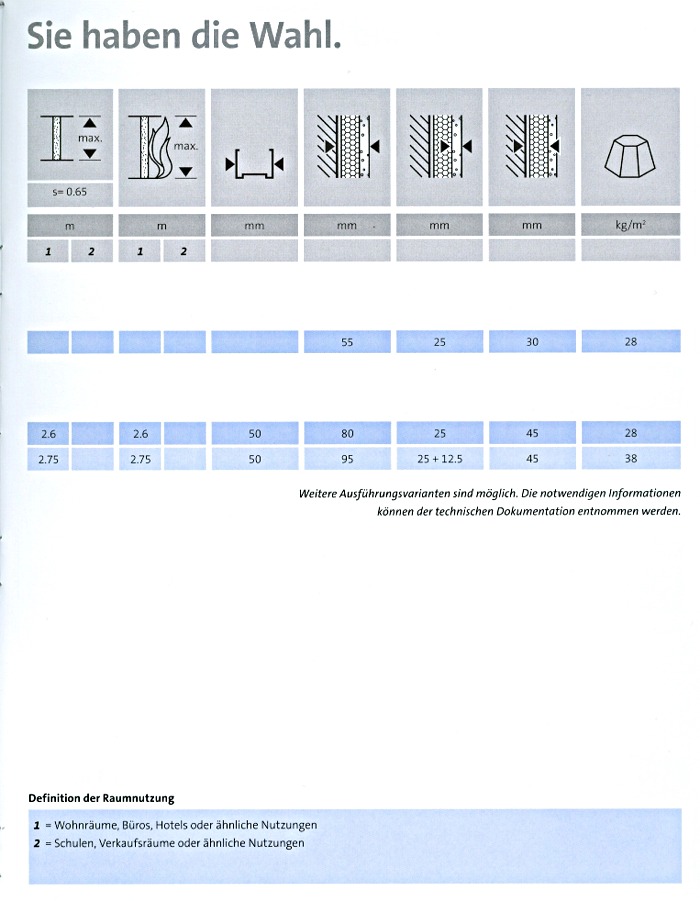

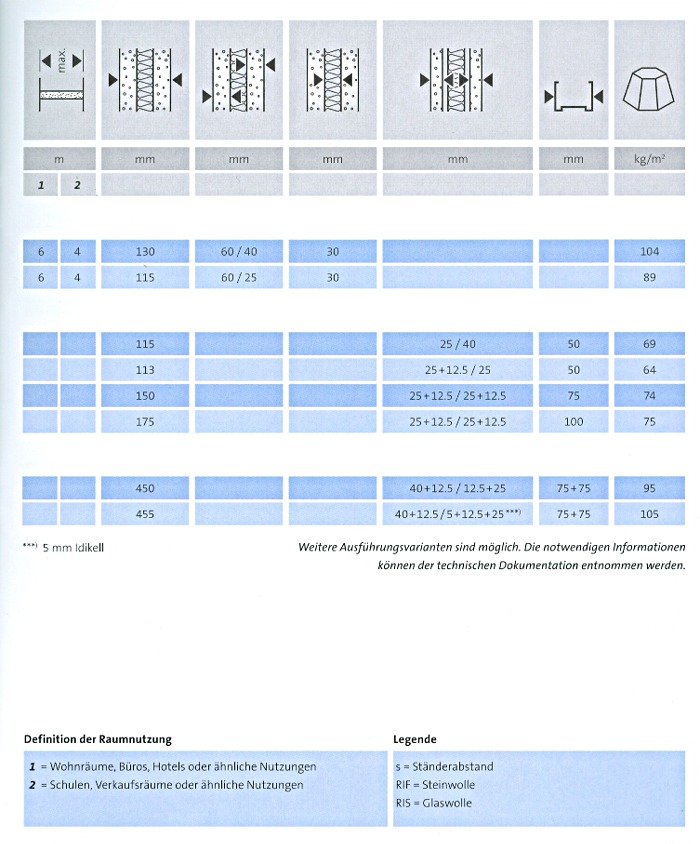

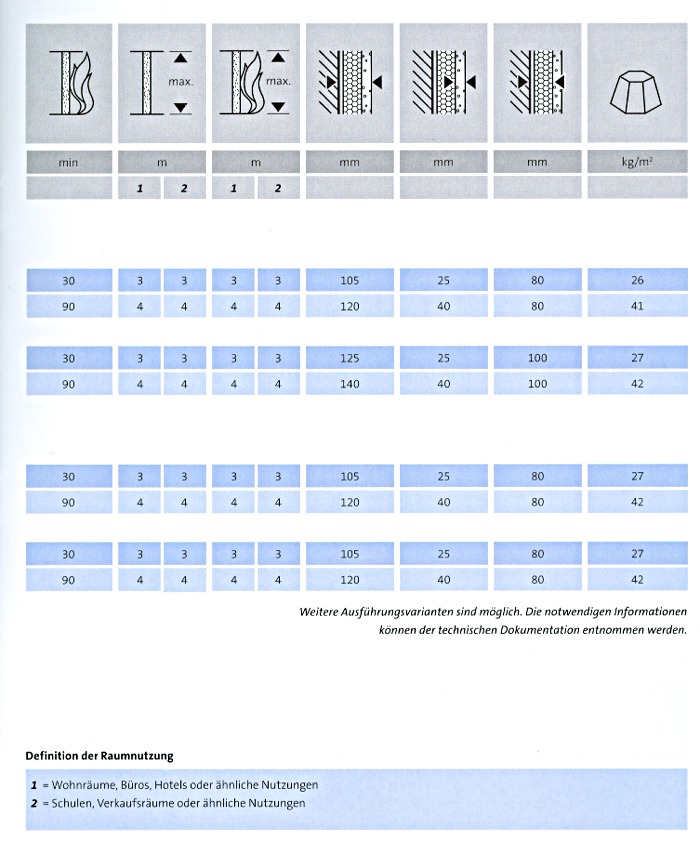

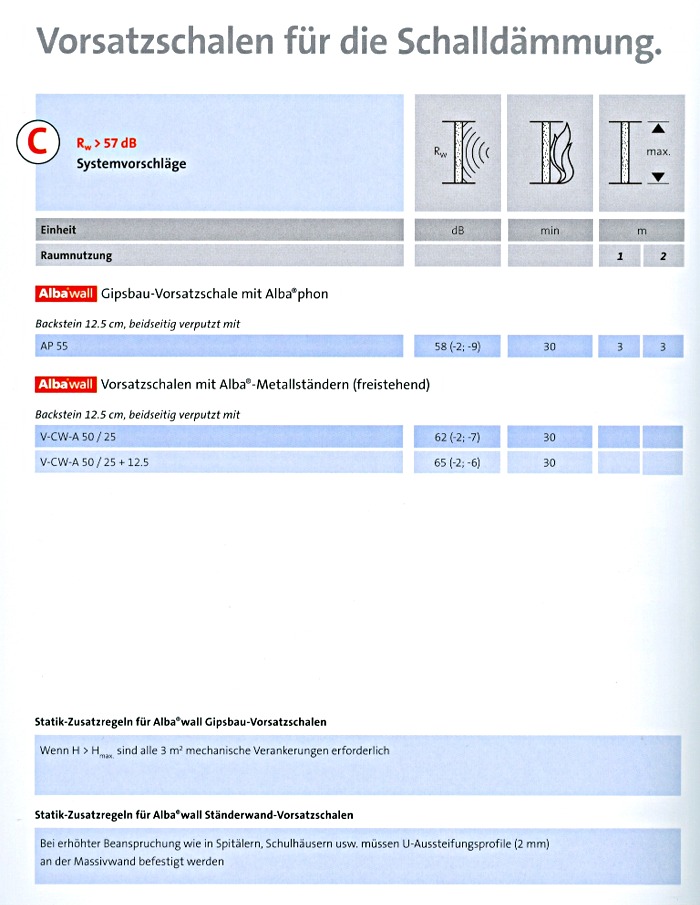

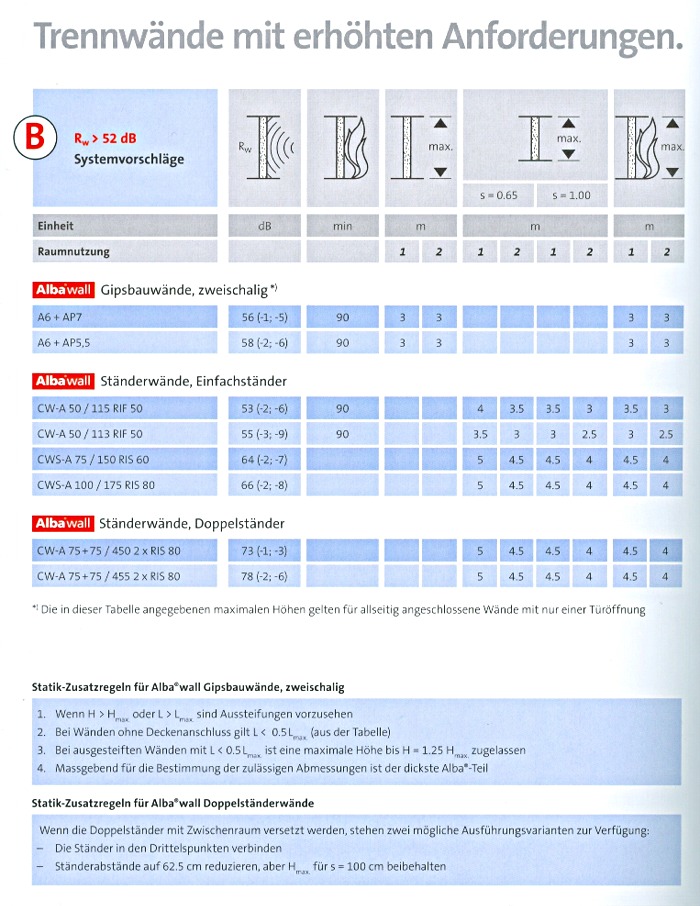

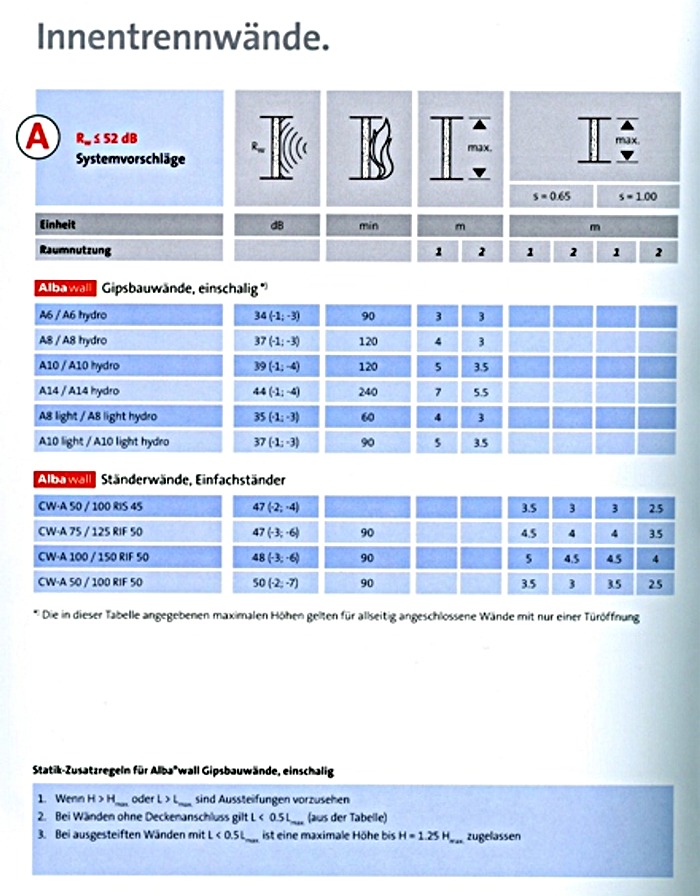

Kurzübersicht zu Albasystemen

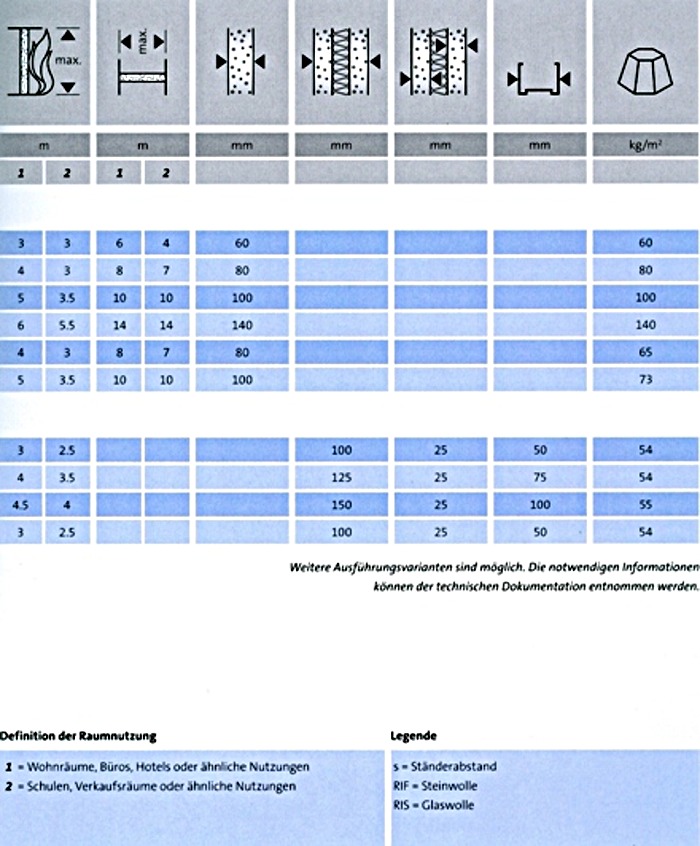

Alba-Vollgipstrennwände, Ständerwände, Vorsatzschalen

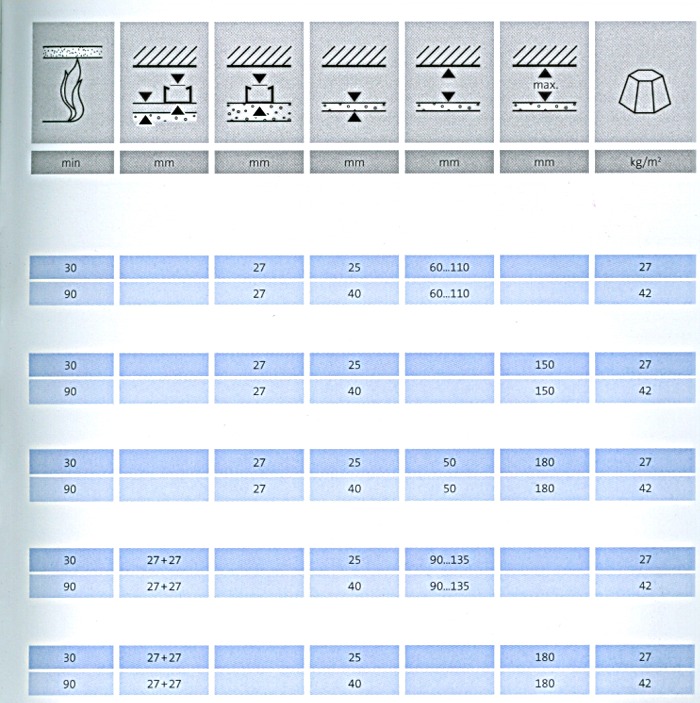

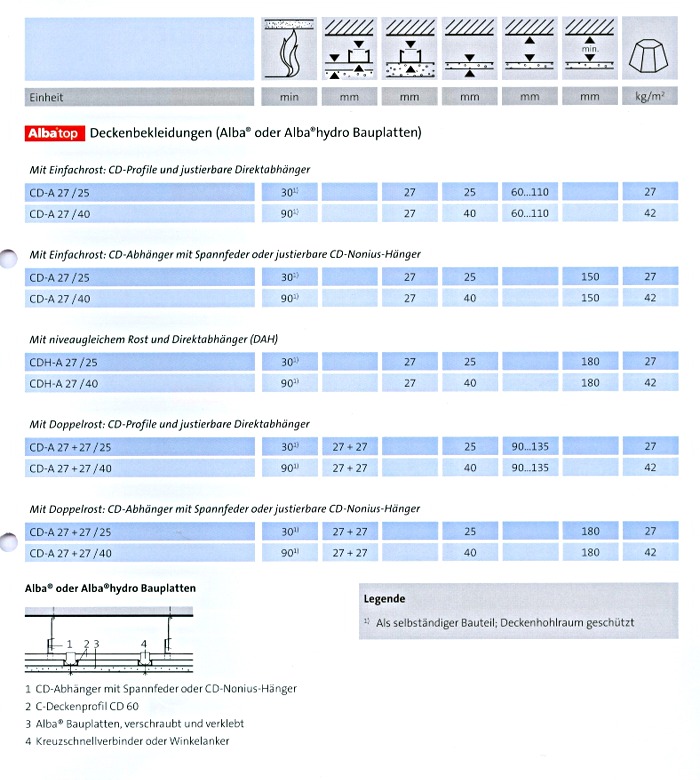

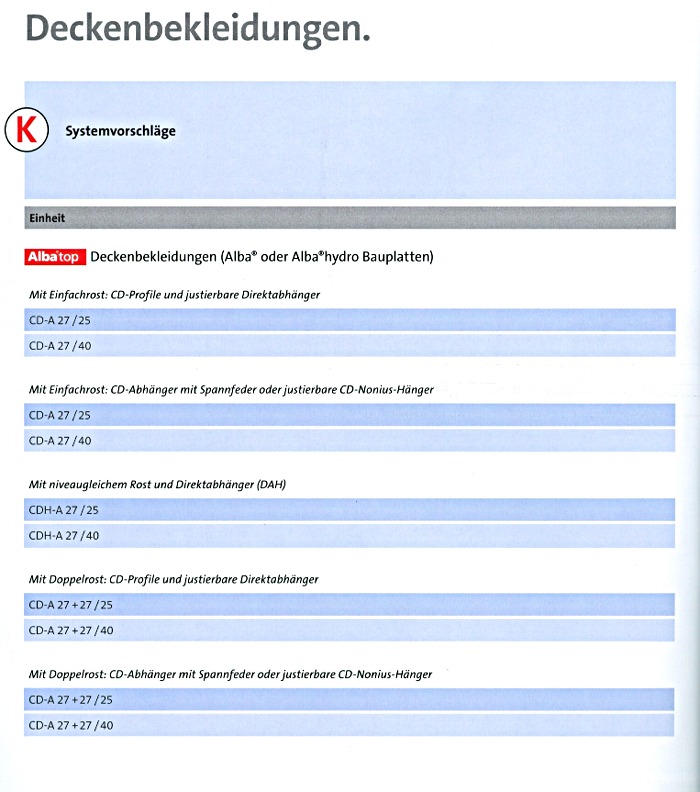

Alba Gipsdeckensysteme  für die Bekleidung von Metallunterkonstruktionen und Holzbalken, abgehängt oder geschiftet, horizontal oder auf Schrägen sind äusserst einfach in der Montage.

Die Alba Vollgipsplatten 25mm oder 40mm ergeben eine perfekt ebene Untersicht, die sich auf vielfältige Weise beschichten lässt.

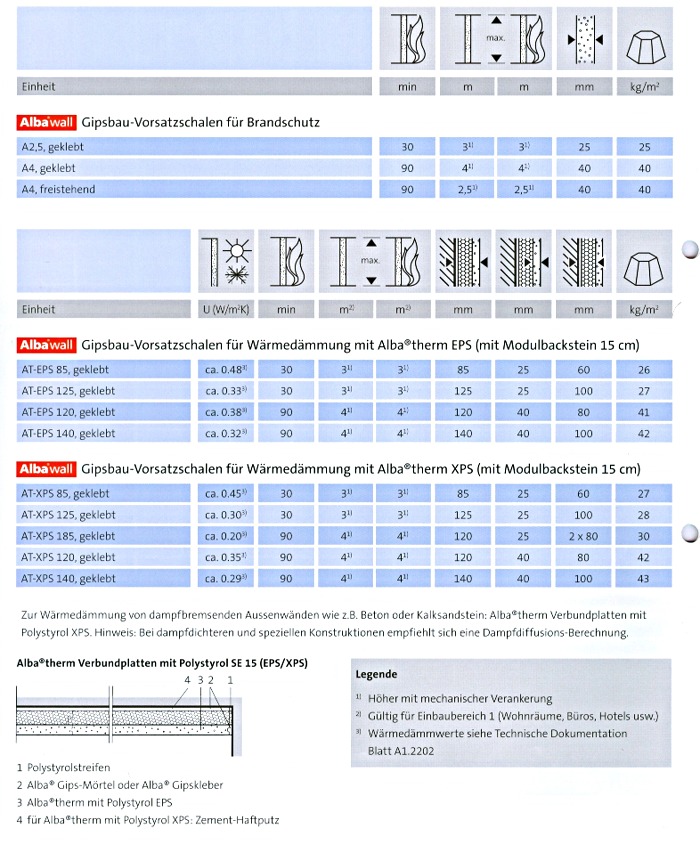

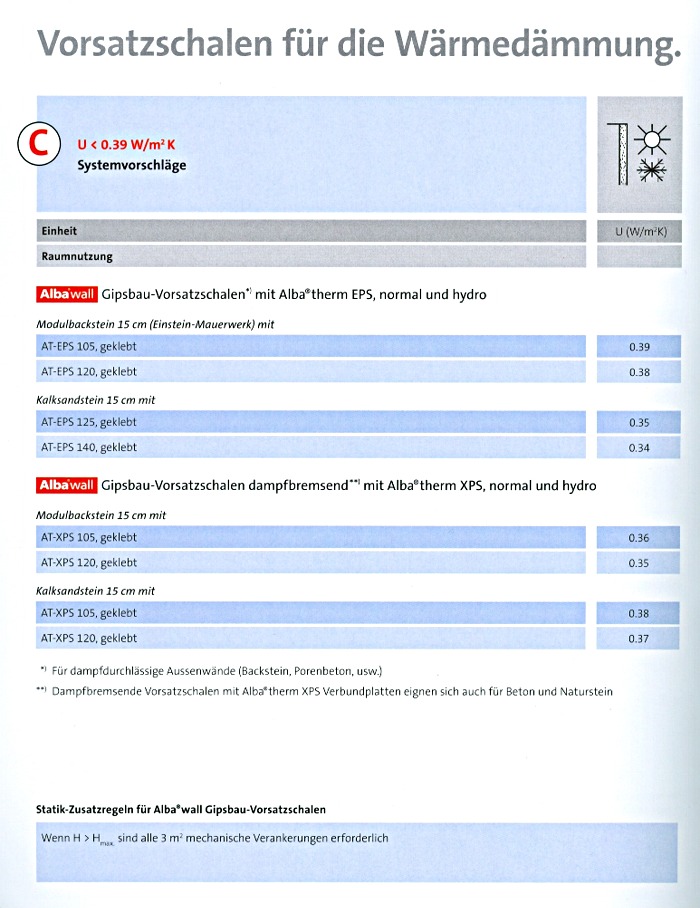

Albatherm - Verbundplatten  sind Vollgipsplatten 25mm oder 40mm mit Beschichtungen aus expandiertem (EPS),  oder extrudiertem Polystyrol (XPS) welche sich für die thermische Dämmung von Aussen- bzw. von Betonwänden (auch im Erdbereich) sehr gut eignen.

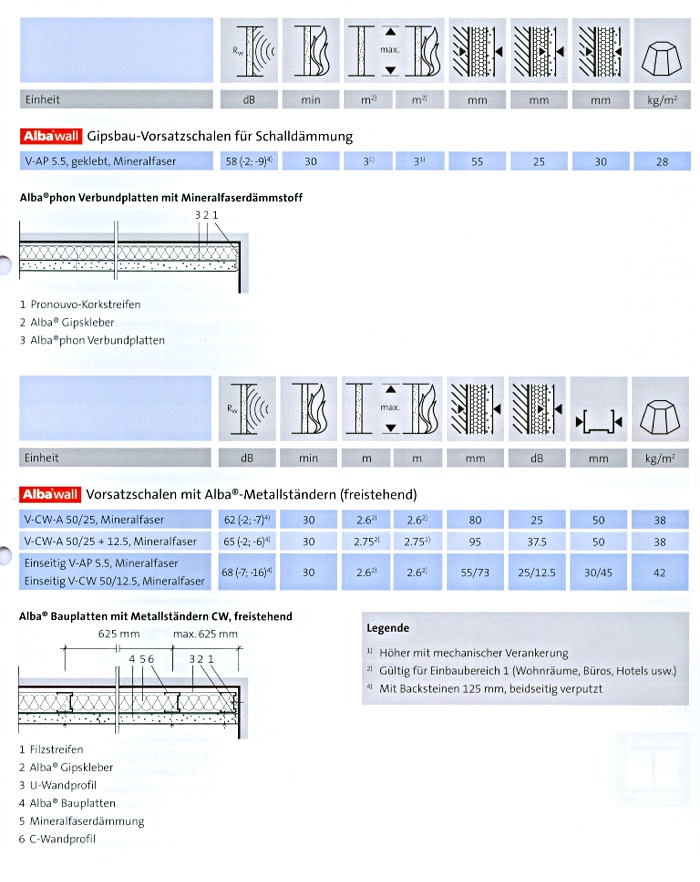

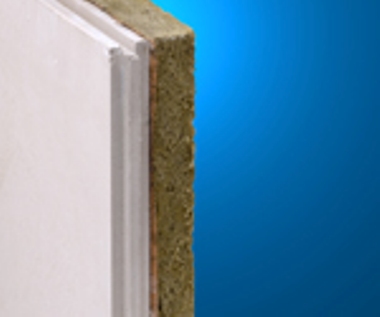

Albaphon - Verbundplatten  sind Vollgipsplatten 25mm oder 40mm mit Beschichtung aus Mineralfaserdämmung und verbessern zur thermischen Dämmung gleichzeitig den Schallschutz.



Beispiele mehrschichtiger Wandaufbauten



	Schicht 1	Schicht 2	Schicht 3
Schallweg »	hart	hart	hart	» Schallweg = schlechte Isolation
Die Schwingungen werden von harten Stoffen übernommen und gleichmässig weitergeleitet



	Schicht 1	Schicht 2	Schicht 3
Schallweg »	weich	weich	weich	» Schallweg = schlechte Isolation
Die Schwingungen werden von weichen Stoffen übernommen und gleichmässig weitergeleitet. Weiche Stoffe eignen sich sehr gut zur Schallabsorption.



	Schicht 1	Schicht 2	Schicht 3
Schallweg »	hart	weich	hart	» Gute Isolation
Durch die ausgewogene Kombination von harten und weichen Baustoffen ergibt sich eine optimale Schallisolation. Die Schwingungen werden durch den Wechsel von harten und weichen Werkstoffen "zerschlagen" und zum Teil ganz aufgelöst.





Bewerter Schallpegel			Schallergebnis
0	dB (A)		Hörschwelle  (frequenzabhängig)
15	dB (A)		totale Stille am Waldrand
10 - 20	dB (A)		flüstern
30	dB (A)		Kühlschrankbrummen
40 - 50	dB (A)		ruhige Wohnstrasse, normales sprechen, Staubsaugergeräusch
50	dB (A)		Strassenverkehrslärm im Abstand von 30 m hinter verschlossenen Fenstern
50 - 60	dB (A)		lautes Sprechen
70	dB (A)		konventionelles Schreibmaschinengeräusch bei 1 m Abstand, Motorrad
80	dB (A)		lärmige Strasse, schreien
85	dB (A)		Lärm in einer Fabrikhalle, z.B. Schlosserei
90	dB (A)		schwerer Lastwagen in 5m Abstand, Verständigen auch mit Rufen schwierig
100	dB (A)		Flugzeug in 50 m Entfernung, Discobetrieb, Verständigung nur mit grösstem Stimmaufwand möglich.
ab 105	dB (A)		keine Verständigung mehr möglich
95 - 115	dB (A)		Donner
120	dB (A)		Start eines Jets in 50 m Entfernung, ungedämpfter Presslufthammer
120	dB (A)		Schmerzgrenze
140 - 160	dB (A)		Raketenstart, Explosionsknall eines Sturmgewehres



Bezugsquellen – Nachweis:

 - Lehrbuch SMGV  Das Gipsergewerbe  Andreas Gehriger/Mario Ravicini

- Rigips AG

- Knauf Schweiz
